Pneumatisk ventil

Din ledande tillverkare och leverantör av elektriska ställdon i Kina!
1. Professionellt team

Vi har inte bara ett ungt och passionerat säljteam tillgängligt 24/7 för att betjäna dig, utan också ett väl erfaret tekniskt team som hjälper dig att lösa eventuella tekniska utmaningar i Valve Automation Solutions.

2. Avancerad utrustning

Vi har högprecisions CNC-bearbetningscenter och 6 produktlinjer för att säkerställa stabilitet och tillförlitlighet av produktkvalitet.

3. Rik erfarenhet

Vår verkstad är en effektiv och välorganiserad arbetsplats, utrustad med modern utrustning och skickliga tekniker. Regelbundet underhåll och underhåll av utrustning utförs för att säkerställa sömlösa produktionsprocesser.

4. CE/SIL/ATEX/EAC-certifierade produkter

Vi säkerställer utmärkt produktkvalitet genom rigorös kvalitetskontroll, högkvalitativa material och tillverkningsprocesser, samt fokus på kundernas krav.

Hem 1234567 Sista sidan 1/7

Vad är en pneumatisk ventil?





En pneumatisk ventil är en anordning som styr flödet av luft eller andra gaser i ett pneumatiskt system. De är också kända som riktningsventiler. Pneumatiska ventiler fungerar genom att kontrollera luften eller gasen vid källan och reglera dess passage in i rör, slangar eller enheter. De kan också styra luftflödet i en riktning men inte i en annan.



Hur fungerar en pneumatisk ventil?





Pneumatiska styrventiler kan minska trycket på ett kontrollerat sätt med hjälp av ställdon och lägesställare med en styrenhet för att styra dem. Styrenheter kan känna av tryckfluktuationerna och de kan reglera lufttillförselsignalen till den pneumatiska lägesställaren. En pneumatisk lägesställare skulle tillföra luft till membranet genom att öppna en ventil. Fjädrar används som en motverkande kraft som gör att ventilerna stängs vid förlust av eller en minskning av lufttrycket som appliceras på membranet. Pneumatiska styrventiler används ofta i många industrier.


Pneumatisk ventil Vanliga specifikationer
1

Driftstryck eller tryckområde:Mängden tryck eller tryckintervall (till exempel i psi, bar eller Pa) som ventilen är klassad att hantera.

2

Driftmedium:De typer av media som ventilen säkert kan kontrollera. I de flesta fall kommer detta att vara tryckluft.

3

   Flödeskapacitet eller flödeskoefficient:Ett mått på ventilens kapacitet att röra sig eller strömma luft genom den, där flödeskoefficienten (Cv) representerar proportionalitetskonstanten mellan flödet och differentialtrycket.

4

Cykelhastighet:Det maximala antalet ventilcykler som ventilen kan arbeta med per tidsenhet.

5

Respons tid:Den tid som krävs för att ventilen ska byta tillstånd eller läge när den väl har aktiverats.

6

Portstorlek:De fysiska dimensionella parametrarna som definierar portstorlekarna på ventilen och gängstilen.

7

Spolens märkspänning:För elektriskt manövrerade ventiler, ett mått på den maximala spänningen som kan upprätthållas av manöverspolen och kan anges i DC- och AC-volt.





De vanligaste typerna av pneumatiska ventiler

Pneumatic Three-Way High Pressure Explosion Ball Valve

Elektromagnetisk pneumatisk ventil

Elektromagnetiska pneumatiska ventiler styrs av magnetfält på spolar och solenoid. Deras arbetsprincip är ganska enkel. Ström från en extern elektrisk källa tillförs spolarna. Interaktion mellan magnetfältet i spolarna och i solenoiden gör att ventilskaftet rör sig.

Three-Piece Ball Valve

Pneumatiskt manövrerad ventil

Pneumatiskt manövrerade ventiler styrs vanligtvis av samma ström av tryckluft som fungerar i det pneumatiska systemet. Dess närvaro eller frånvaro påverkar deras arbete under vissa förhållanden.

Electric Rotary Valve Actuator

Mekanisk pneumatisk ventil

Mekaniska pneumatiska ventiler drivs av mekanisk kraft, till exempel med hjälp av en spak. Det finns många alternativ, till exempel i 90-graderssteg eller versioner med kvartsvarv. Oftast utför de enkla uppgifter (öppning/stängning).

Fördelarna med pneumatisk ventil
Pneumatic PTFE Lined Plug Valve

Enkel och pålitlig

Pneumatiska ventiler är enkla att installera och använda och kräver minimal utbildning och underhåll. Tekniken är också mycket stabil och pålitlig, vilket gör den till ett idealiskt val för processer som måste köras 24×7.

Pneumatic Fluorine Lined Ball Valve

Energieffektiva

Jämfört med några av dess motsvarigheter, såsom elektriska ventiler, använder pneumatiska ventiler mindre el, vilket gör dem mer kostnadseffektiva och energieffektiva.

Electric Actuator Ball Valve

Kostnadseffektiv

Förutom att vara energieffektiva är pneumatiska ventiler generellt sett kostnadseffektiva jämfört med andra typer av ventiler. De är också hållbara och lätta att reparera, med minimalt underhåll som krävs.

Odl Electric PVC Plastic Ball Valve

Brett utbud av kompatibilitet

Pneumatiska ventiler är kompatibla med flera vätskor och kan även användas i olika industrier, från tillverkning till VVS, för att bara nämna några. Denna flexibilitet gör pneumatiska ventiler till det bästa alternativet för ett brett spektrum av applikationer.



Material för pneumatiskt ventilhus

Industriell plast (som PVC och nylon)

Plastventiler är lätta, hållbara och kostnadseffektiva. Materialet är lämpligt för pneumatiska applikationer som involverar luft och frätande kemikalier. Men plastventiler har lågt tryck och temperaturklassificering jämfört med ventiler i mässing och rostfritt stål.

Aluminium

Aluminium är en lättviktsmetall som väger ungefär en tredjedel av stålets vikt. Aluminium är korrosionsbeständigt mot atmosfäriska gaser och därför lämpligt för pneumatiska ventilapplikationer. Materialet används huvudsakligen för att konstruera de yttre komponenterna i den pneumatiska ventilen, som identifieringsbrickor eller handhjul.

Rostfritt stål (304/316)

Rostfritt stål är ett mycket hållbart och motståndskraftigt material, men det är dyrare än mässing. Ventiler gjorda av rostfritt stål motstår effektivt läckor, och dessa ventiler kan användas vid mycket höga temperaturer jämfört med mässing. Rostfritt stål är korrosionsbeständigt och håller mycket längre jämfört med mässing, och det är ett idealiskt val för pneumatiska applikationer med hög temperatur och högt tryck. Rostfritt stål används vanligtvis i de pneumatiska ventilhusen och trimmaterial som säten, skivor och kilar.

Mässing

Mässing är en legering av koppar och zink, och det är ett utmärkt smidbart och robust material. Mässing används i pneumatiska applikationer som involverar icke-korrosiva gaser. Materialet tål mer värme jämfört med PVC men kommer till ett högre pris. Mässing kan lätt svetsas, och det är mer mångsidigt jämfört med rostfritt stål. Mässing används vanligtvis för att konstruera pneumatiska ventilkroppar och ändstycken.



Material för pneumatisk ventiltätning



Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

NBR (nitril-butadiengummi)

NBR har god motståndskraft mot kompression och allmänt slitage men är mycket känslig för väderförändringar. NBR är lämplig för luft och inerta gaser men har dålig motståndskraft mot ozon, ammoniak och ånga. NBR-tätningar kan ge kontinuerlig tätning för gasformiga medier endast vid låga temperaturer jämfört med tätningsegenskaperna hos FKM.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

FKM (Viton)

FKM används vanligtvis för att tillverka O-ringar, packningar och tätningar för pneumatiska ventiler. FKM-tätningar har utmärkt motståndskraft mot media, åldrande och ozon. FKM är lämplig för pneumatiska applikationer med medelhög temperatur och har högre termisk resistans än PTFE. Dessutom har FKM överlägsen styrka, tätningsförmåga och flexibilitet jämfört med PTFE. Materialet har utmärkt övergripande kemisk resistens vilket gör det lämpligt för gasformiga bränslen, och materialet visar mer kemisk resistens universellt jämfört med NBR.

Heavy Duty Pneumatic Pinch Valve

PTFE (teflon)

PTFE är lämplig för högtemperatur- och tryckpneumatiska applikationer. Materialet är icke-elastiskt och har god motståndskraft mot nötning och de flesta kemikalier. PTFE ger överlägsen motståndskraft mot gasformiga kemikalier jämfört med FKM.





Tillämpningarna av pneumatisk ventil

Pneumatic PVC Ball Valve

Olja och gas

Pneumatiskt manövrerade ventiler används för att styra flödet av olja och gas i rörledningar, raffineringsprocesser och lagringssystem.
Pneumatic Flange Ball Valve

Bil

Pneumatiska ställdon används i motorstyrning, transmissionsstyrning och bromssystem.
Pneumatic Plastic Ball Valve

Tillverkning

Magnetventiler används för att styra luftflödet i ett pneumatiskt system.
Pneumatic Flange Ball Valve

Kemisk bearbetning

I kemiska anläggningar reglerar dessa rostfria stålventiler flödet av en mängd olika kemikalier. Deras förmåga att motstå tuffa förhållanden och frätande ämnen gör dem till ett populärt val.
Pneumatic Two Piece Ball Valve

Vattenbehandling

Pneumatiskt manövrerade ventiler används i vattenbehandlingsanläggningar för att kontrollera flödet av vatten och andra ämnen under olika stadier av behandlingen. Deras tillförlitlighet och enkla automatisering gör dem idealiska för denna applikation.

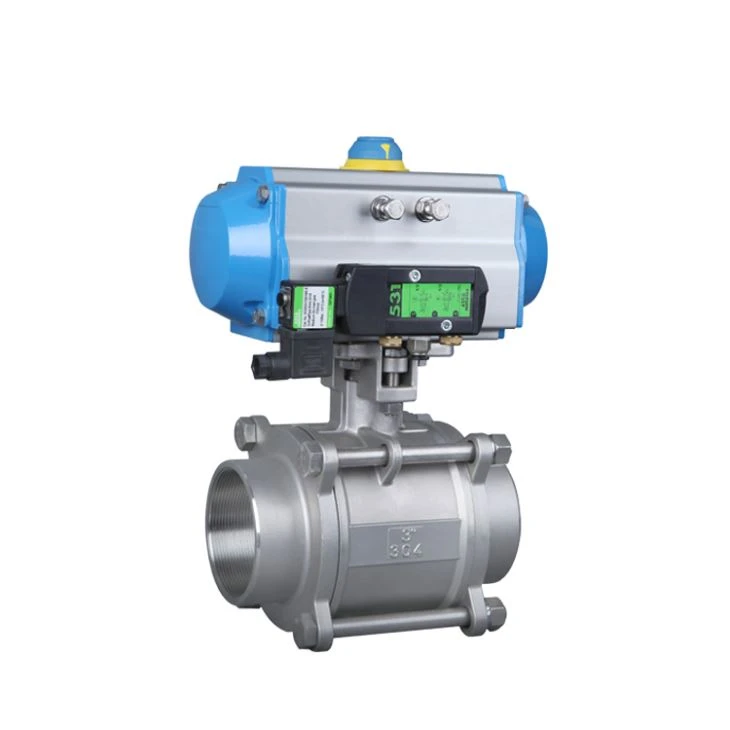

Pneumatic Thread Ball Valve

Livsmedels- och dryckesindustrin

Dessa ventiler används i olika stadier av livsmedels- och dryckesproduktion, från ingrediensblandning till förpackning. De väljs ofta för sin förmåga att rengöras på plats (CIP) och steriliseras på plats (SIP), vilket är avgörande för att upprätthålla hygienstandarder.
Pneumatic Actuated Three Pieces Ball Valve

Läkemedelsindustri

Inom läkemedelstillverkning används pneumatiskt styrda ventiler för att kontrollera flödet av ingredienser, lösningar och färdiga produkter. Deras förmåga att erbjuda exakt kontroll och uppfylla stränga hygienkrav gör dem lämpliga för denna industri.
Pneumatic Stainless Steel Ball Valve

Kraftgenerering

I kraftverk används dessa ventiler för att kontrollera flödet av ånga, vatten och andra vätskor. De är ofta en del av säkerhetssystem som hjälper till att förhindra övertryckssituationer och säkerställa säker drift av anläggningen.



Vårt certifikat
201903131647139906681
CE EX för ventilställdon
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL-3 för ventilställdon 01




Vår fabrik
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Ultimat guide för pneumatisk ventil

F: Hur väljer jag en pneumatisk ventil?

S: Det finns fem grundläggande krav att ta hänsyn till:
Media.
Metod för ventilmanövrering.
Fjäderreturventil eller spärrad aktiveringsventil.
Pneumatisk ventilkonfiguration.
Flödeskapacitet (Ventilstorlek).

F: Vilka är de fyra klassificeringarna av pneumatiska styrventiler?

A: Pneumatiska ventiler med tvåvägsstyrning.
Pneumatiska ventiler med trevägsstyrning.
Pneumatiska ventiler med fyrvägsstyrning.
Pneumatiska fjäderförskjutningsventiler.

F: Vilken är den vanligaste pneumatiska ventilen?

S: Bland de vanligaste typerna av ventiler som finns i pneumatiska system har fyrvägsventiler fyra portar som effektivt vänder rörelsen hos en bas- eller motorcylinder.

F: Vad är en 5 3 pneumatisk ventil?

S: En 5/3-vägsventil har fem portar och tre tillstånd. De har två solenoider som var och en kan styra ett ventiltillstånd. Om ingen solenoid aktiveras återgår ventilen till centralt läge.

F: Hur mycket tryck behöver en pneumatisk ventil?

A: Alltid pneumatiska avstängningsventiler är dimensionerade för ett minimumtryck på 5,5 BARG (80 psig).

F: Varför misslyckas pneumatiska ventiler?

S: Främmande eller nötande skräp i rörledningen. Materialinkompatibilitet med produkten som processer. Felaktig montering, installation eller underhållsprocedurer utförda på ventilen. Vatten eller främmande skräp i anläggningens flygbolag kan orsaka fel på pneumatiskt ställdon.

F: Vad är skillnaden mellan 5 2 och 5 3 pneumatiska ventiler?

S: Med en 5/2-ventil kan därför en rörelse vara helt pneumatisk. Slutligen har 5/3-ventilen samma antal portar som 5/2-versionen, men ett extra kopplingsläge. Detta så kallade "mellanläge" ger styrsystemet ett extra läge när inga manöversignaler appliceras.

F: Vad är skillnaden mellan 3-vägs och 4-vägs pneumatiska ventiler?

S: En 3-vägventil tillåter vätskeflöde till ett ställdon i ett läge och släpper ut vätskan från det i det andra läget. Vissa 3-vägsventiler har ett tredje läge som blockerar flödet vid alla portar. Ett dubbelverkande ställdon kräver en 4-vägsventil. En 4-vägsventil trycksätter och släpper ut två portar var för sig.

F: Vad är ett annat namn för en pneumatisk ventil?

S: En luftmanövrerad ventil, även känd som en pneumatisk ventil, är en typ av motordriven rörventil som använder lufttryck för att utföra en funktion som liknar en solenoid.

F: Vad är en 5-vägs pneumatisk ventil?

S: Denna ventil tillåter pneumatisk kontroll av position, flöde, tryck och temperatur. Denna ventil är en 5/2-ventil vilket betyder att den har 5 portar; två 1/8" utloppsportar genom vilka luften regleras när den strömmar ut, två 1/4" kraftportar som driver systemet, 1/4" matningsport för lufttrycksinloppet och 2 flödeslägen.

F: Vad är en 4 2 pneumatisk ventil?

S: En 4-vägs 2-lägesventil är känd som en 4/2. Dessa ventiler är vanliga i dubbelverkande cylinderapplikationer där de alltid tillför tryck till ena sidan av cylindern samtidigt som de ventilerar den motsatta sidan till atmosfären.

F: Vilka är konfigurationerna av pneumatiska ventiler?

S: Konfigurationer för pneumatiska ventiler som vanligtvis används inkluderar 5/3, 5/2, 4/2, 3/2 och 2/2. Pneumatiska ventiler kan vara fjäderförskjutna eller spärrade. I fjäderförskjutna ventiler kommer ventilen att återgå till starttillståndet eller tillståndet när någon aktivering tas bort.

F: Vad är portnumren för pneumatiska ventiler?

S: Pneumatiska ventiler skapas vanligtvis med tre portnummer: 3, 4 och 5. 3-portventiler anses vara 3-vägsventiler som kan styra en enda cylinderport. Ventiler med 4 portar kan styra tvåcylindriga portar med hjälp av en enda gemensam avgasport. 5-portvarianter tillåter individuella avgasportar.

F: Hur klassificerar du pneumatiska ventiler?

S: De pneumatiska ventilerna kan klassificeras efter vilken typ av ställdon de använder. De kan vara utrustade med elektromagnetiska, luftdrivna eller mekaniska ställdon. Magnetventiler svarar på en elektrisk signal genom att öppna och stänga. De reglerar luftflödet i ett pneumatiskt system och vätskeflödet i ett hydraulsystem.

F: Vad är flödesmönstret för en pneumatisk ventil?

S: Flödesvägarna för en opåverkad ventil är inlopp till cylinder 2 och cylinder 1 till avgas. När den aktiveras är inloppet anslutet till cylinder 1 och cylinder 2 anslutet till avgas. Fyrvägs tallriksventiler har en avgasport som delas av alla cylinderportar.

F: Vad är ett annat namn för en pneumatisk ventil?

S: En pneumatisk ventil, vanligen kallad en riktningsventil blockerar eller avleder flödet av tryckluft eller andra gaser i ett system. Dessa ventiler används för att driva andra komponenter såsom ett manöverdon, gripdon, handverktyg eller annan anordning och används också för att styra andra ventiler.

F: Vad betyder siffran 1 eller bokstaven P i en pneumatisk ventil?

S: Olika tillverkare märker ventilportar med olika bokstäver, men etiketterna till höger är ganska standard. "P" representerar tryckinloppsporten, "A" och "B" är utlopp (vanligtvis anslutna till "förlängnings"- och "indragnings"-portarna på en cylinder), och "R" och "S" indikerar avgasportarna.

F: Behöver pneumatiska ventiler elektricitet?

S: Pneumatiska ställdon förlitar sig på tryckluft eller gas som primär kraftkälla. Dessa ställdon kräver ingen motor, men elektricitet är nödvändig när de paras ihop med en inbyggd magnetventil som vanligtvis kallas en pilotventil. Fjärrstyrning kan också uppnås genom att använda lufttillförselporten/portarna.

F: Vad är en pneumatisk säkerhetsventil?

S: Pneumatiska säkerhetsventiler styr lufttrycket i tryckluft/pneumatiska system. Dessa övertrycksventiler tillåter övertryck att släppa ut genom att öppnas när ett tröskeltryck uppnås, vilket förhindrar skador på utrustning eller möjliga skador på arbetare.

F: Vad är skillnaden mellan styrventil och pneumatisk ventil?

S: Den största skillnaden mellan dessa två typer av ventiler är att reglerventilen behöver extern energi (som en strömkälla eller gaskälla) som drivkraft, och den relativa positionen för interceptorn i ventilen ändras genom att styra instrumentet signal för att ändra flödeshastigheten.

Vi är kända som en av de mest professionella tillverkarna och leverantörerna av pneumatiska ventiler i Kina, och tillhandahåller högkvalitativa produkter till konkurrenskraftiga priser. Var snäll och köp en hållbar pneumatisk ventil i lager här från vår fabrik. För prislista och offert, kontakta oss.
